Archive: Downloads

Archiv: technische Zeichnungen

Im Zeichnungsarchiv stellen wir Ihnen weiterhin die Zeichnungen zur Verfügung, die wir aus einem oder mehreren der folgenden Gründe aus dem Online-Katalog entnommen haben:

• veraltete Systemtechnik
• Artikel nicht mehr verfügbar
• System nicht nach EN 14351-1 ersttypengeprüft
• veralteter Stand der Technik.

Bitte beachten Sie, dass Sie bei Verwendung dieser Zeichnungen unter Umständen nicht mehr nach dem aktuell anerkannten Stand der Technik arbeiten bzw. die Konformität dieser Produkte bei Inverkehrbringung selbst sicherstellen müssen.

Bauanschlussdoku

Lösungsvorschläge zur Abdichtung von Hochbauten gemäss SIA 271

Systemprüfungen von Schweizer: Alle Ersttypenprüfungen im Überblick.

Die Ernst Schweizer AG hat im Rahmen der Konformitätserklärungspflicht im Cascading ITT Verfahren (initial type testing) für ihre nachfolgend genannten Systeme sogenannte Ersttypenprüfungen durchgeführt.

Sofern der Systemverarbeiter eine Vereinbarung mit Schweizer eingegangen ist, die die Verwendung dieser Prüfergebnisse regelt und sichergestellt ist, dass:

• das Systemprodukt in Übereinstimmung mit unseren Verarbeitungsrichtlinien erstellt wird
• die Einhaltung dieser Richtlinien in regelmässigen werkseigenen Produktionskontrollen geprüft wird
• er den Nachweis erbringen kann, dass die von ihm hergestellten Produkte den Leistungen des ersttypengeprüften Produkts entsprechen

kann die Erreichung der folgenden Werte angenommen werden.

Ein einziger Werkzeugsatz: Die Fensterplattform von Schweizer.

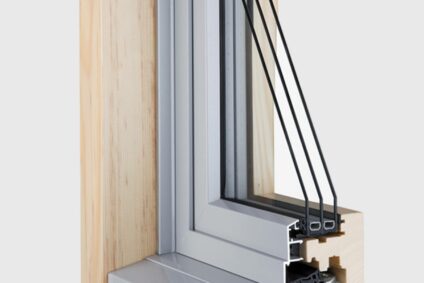

Ein einziger Werkzeugsatz reicht, um sämtliche Holz- und Holz-/Metall-Fenstertypen herzustellen. Mit dieser Fensterplattform lassen sich Kosten und Zeit sparen – die Umrüstzeiten werden kürzer und die Werkzeugkosten verringern sich deutlich.

Holzfälzungen:

• Blendrahmen, Kämpfer, Setzpfosten
• Festverglasung
• Rahmenverbreiterungen und Einleimer
• Flügelumfahrung mit variablen Glasfälzen
• Stulpflügel
• Flügelsprossen
• Glasleisten

Technische Daten:

• Flügel-/Blendrahmen in diversen Dicken
• Einfach-/Doppelfalz
• optional: Überschlagsdichtung

Die Zeichnungen enthalten die systemrelevanten Masse und deren Toleranzfelder, die zur Erreichung der Leistungseigenschaften gem. DIN und SN EN 14351-1 notwendig sind. Sämtliche Abfälzungsmasse beziehen sich auf fertig oberflächenbehandelte Holzquerschnitte und sind zwischen dem Fensterbauer und dem Werkzeughersteller abzusprechen.

Ein einziges Blatt: Alle Angaben für die einfache Bestellung.

Ob mit Ihrer Fensterbau-Software oder mit unseren Vorlagen: der Bestellvorgang soll möglichst einfach sein. Dazu können Sie beispielsweise unsere Vorlagen verwenden, die bereits eine grosse Bandbreite an Konstruktionen und Kombinationen ermöglichen.

Gewusst wie: Verarbeitungsrichtlinien und mehr.

Die Verarbeitungsrichtlinien beschreiben die korrekte Verwendung der Halbfabrikate und Zubehöre für die Systemprodukte „Holz- und Holz/Metall-Fenster“ der Ernst Schweizer AG. Die Richtlinien entsprechen dem aktuell anerkannten Stand der Technik. Die Verwendung der Prüfzeugnisse unserer Systemprodukte ist erst bei Einhaltung dieser Verarbeitungsrichtlinien zulässig. Für Schäden aus unsachgemässer Verarbeitung oder Anwendung übernimmt Schweizer keinerlei Haftung. Kunden- oder objektbezogene Modifikationen der geprüften Systemprodukte können die Systemgewährleistung verlieren. Bei Fragen wenden Sie sich bitte an Ihren zuständigen technischen Aussendienst.

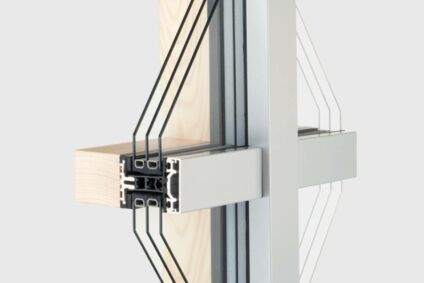

Pfosten/Riegel-System durafine therm

Viel Gestaltungsfreiheit für die moderne Glasfassade und alle Vorteile der Kombination Holz/Metall in einem.

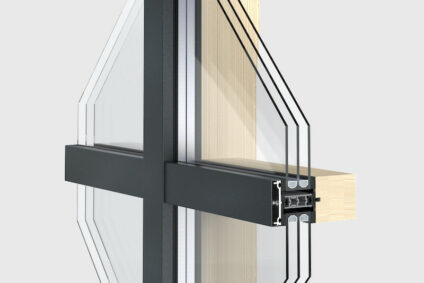

Pfosten/Riegel-System durafine easy

Das System ermöglicht die Realisierung von grossen Fassaden mit geradlinigen Konturen und geschosshohen Lichtbändern.

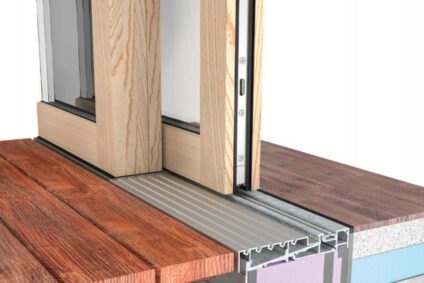

Hebeschiebetüren duraslide wood

Die Holz-Schiebetür mit grosser Glasfläche und schmalen Profilen schafft einen schwellenlosen Zugang zu Balkonen und Loggien.
